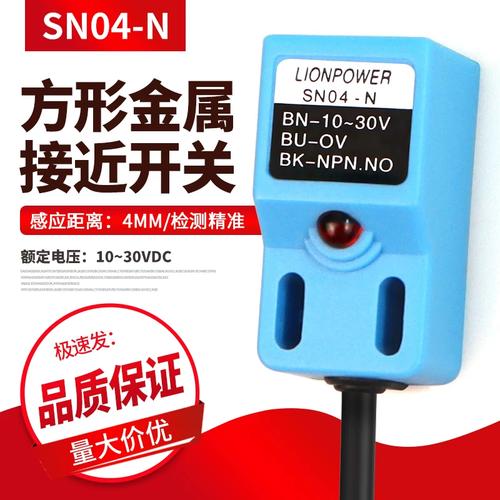

在工业自动化控制中，金属感应开关（又称接近开关）和限位传感器扮演着至关重要的角色。它们无需机械接触即可检测金属物体的接近，从而实现限位、计数、定位等控制功能。其中，直流三线PNP常开型和NPN常开型是最常见的两种磁性/电感式传感器。本文将围绕“N金属感应开关”、“限位传感器”、“直流三线PNP常开”等关键词，详细介绍其原理、接线、选型与典型应用。\n\n一、金属感应开关与限位传感器的零词基础\n1. 什么是金属感应开关？它是一种利用电磁感应或电容原理，当金属物体接近到一定距离时即可发出开关信号的传感器。根据输出类型，可分为直流两线、直流三线、交流两线等，其中直流三线应用最广。\n2. 限位传感器的作用：在直线运动或旋转运动中，当运动部件到达预设位置时，传感器输出信号控制电路停止、换向或报警，起到终点保护作用。金属感应开关配合挡块，即可实现非接触式限位控制。\n\n二、直流三线常开型的特点\n直流三线指传感器使用三根线：棕线（正极/ +V）、蓝线（负极/ 0V或GND）、黑线（信号输出）。根据输出方式分为PNP和NPN：\n- 直流三线PNP常开：输出黑线为高电平（接近+ V）时有效，即黑线与正极之间通过晶体管内部连接，负载P点在黑线和负极之间。需将负载（如继电器线圈、PLC输入等）接在黑线与负极之间，PLC共同端接0V，这种接法称为源型输入（漏型输出供负载）。需要注意：多数PNP在中囯OK1的含义略泛。国外定义：\
